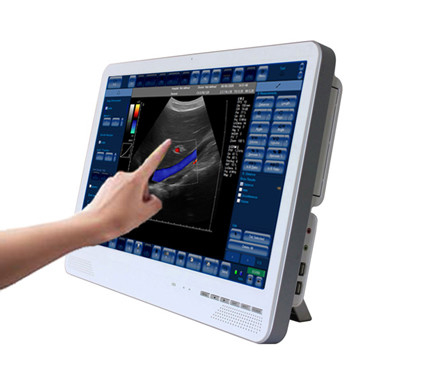

SU-6C Color Doppler Ultrasound System (Layar Sentuh) dengan sertifikat CE
Fitur:
-Layar Sentuh LED berwarna 22 inci
-Dengan beberapa probe agar sesuai dengan penggunaan dan anggaran yang berbeda
-Mode Pencitraan: B, BB, M, CD, PWD, CWD, DirPwr, Pwr
-Pencitraan mode Doppler Multi Warna Definisi Tinggi, termasuk mendukung sebagian besar pencitraan Doppler dan pemrosesan pencitraan tingkat lanjut untuk diagnostik jantung, akses vaskular, dan OB.
-Dapat dilengkapi dengan pemrosesan gambar 3D dan panorama untuk rekonstruksi volume, visualisasi, segmentasi, dan pengukuran.
-Dapatkah menginstal dan menjalankan semua aplikasi dengan Microsoft?jendela?termasuk sistem manajemen pasien untuk tindak lanjut yang lebih baik, serta alat jaringan untuk mengakses data PACS
-Penyimpanan dan pratinjau volume besar, edit catatan (gambar, komentar suara, video cineloop) dengan hardisk, USB flash disk, DVD
-Tampilan Triplek: Tampilan tripleks real-time B/ Color Doppler/ Pulsed Spectral Doppler (Tiga TGC dapat disesuaikan masing-masing)
-Teknologi THI (Tissue Harmonic Imaging): Menekan noise speckle, mencerahkan gambar dan meningkatkan kualitas gambar
-Pengoptimalan satu tombol: Satu kunci untuk penyesuaian delapan parameter, pengoptimalan gambar yang mudah.
-Perangkat Lunak Pengukuran yang Kuat: Paket perangkat lunak pengukuran berorientasi klinik yang serbaguna
-Manajemen Gambar: Format gambar serbaguna/penyimpanan cineloop berkapasitas besar/pratinjau/edit
-Dapat memelihara dan memperbarui melalui internet
-Penghematan ruang dengan integrasi pemindai ultrasound doppler warna dan komputer kantor, dan dapat diletakkan di atas meja atau dipasang di dinding.
-Dapat dikontrol baik melalui keyboard dan mouse PC biasa, atau keyboard ultrasound khusus.
-Kecuali penggunaan umum, setelan khusus untuk digunakan di ruang operasi atau ambulans
-2 soket probe
Mode Pencitraan
· B
· B+B
· 4B
· B+M
· M
· B-kemudi
· Senyawa + Trapesium
· Color Doppler (CFM)
· Power Doppler (PDI)
· Doppler Daya Terarah (DPDI)
· Pulsed Wave Doppler (PWD)
· B+PWD (Dupleks)
· B+CFM/PDI/DPDI+PWD (Tripleks)
· Frekuensi Pengulangan Pulsa Tinggi (HPRF)
· Pencitraan Harmonik Jaringan (THI)
Pencitraan ultrasound
· ukuran gambar ultrasound: secara otomatis disesuaikan dengan resolusi layar
· skala abu-abu: 256
· skala warna: 256
· pencitraan ultrasound real-time gerakan penuh dan ukuran penuh, hingga 120 fps (tergantung pada kedalaman pemindaian yang dipilih, sudut pemindaian, mode fokus, pengaturan Kepadatan Garis Tinggi, kecepatan komputer)
· perekaman/pemutaran cineloop: beberapa ribu frame (tergantung pada ukuran memori komputer dan mode pemindaian)
· mode zoom: dari 60% hingga 600% di semua mode (Scan, Freeze, B, B+B, 4B, mode Doppler, M-zoom, cineloop, dan lain-lain)
· variabel area tampilan untuk memaksimalkan kecepatan bingkai: 6 langkah
· mode thumbnail: hingga 32 gambar
· Mode "Beku"
· Mode "Beku Otomatis"
Metode Pemindaian
· linier elektronik
· cembung elektronik
· mikrokonveks elektronik
· kedalaman pemindaian: 2-30 cm
Transduser
· cembung, mikro-cembung, linier, transvaginal
o dari 2,0 MHz hingga 12,0 MHz
o multifrekuensi
· pengenalan transduser otomatis
Doppler Warna
· Variabel PRF: 0,5-10 kHz
· Pengaturan filter dinding: 3 langkah (5%, %10%, 15% PRF)
· mendapatkan kontrol: 50 dB
· kemudi sudut untuk transduser linier: ±10°
· filter spasial waktu nyata: 4 nilai
· Palet CFM: 10 peta
· Palet PDI: 11 peta
· Kontrol prioritas B/Warna
· kontrol ambang warna
· Kontrol dasar CFM
· Pemilihan frekuensi Doppler: 2 frekuensi / setiap transduser
· Rata-rata bingkai warna: 8 nilai
· Pemetaan Warna Transparan (TCM): 10 nilai
Optimasi Gambar Otomatis
· penyesuaian otomatis satu klik:
o B-image: gain, dynamic range, slider TGC
o Doppler Warna: Penguatan CFM/PDI/DPDI
o Pulsed Waved Doppler: baseline, invert, PRF
Doppler Gelombang Berdenyut
· Variabel PRF: 1-15 kHz
· Pengaturan filter dinding: 16 langkah (2,5%-20% PRF)
· mendapatkan kontrol: 50 dB
· kemudi sudut untuk transduser linier: ±10°
· garis jejak waktu-nyata dengan perhitungan otomatis parameter spektrum
· suara stereo: kontrol volume
· Palet PWD: 12 peta
· Pemilihan frekuensi Doppler: 2 frekuensi / setiap transduser
Memfokuskan
- fokus transmisi digital
- mode multi fokus:
- mengirim/menerima fokus
- preset area fokus yang dapat diprogram
- mode fokus dinamis:
- mengirimkan fokus variabel
- dinamis menerima fokus
Pengolahan
- Mode pemindaian Kepadatan Garis Tinggi untuk resolusi yang lebih baik
- Kontrol TGC, 5-10 penggeser (dapat disesuaikan) 40 dB
- rentang dinamis: 120 dB, 8 nilai
- kontrol perolehan keseluruhan
- M - mode kontrol kecepatan sapuan
- kontrol daya akustik
- rata-rata bingkai variabel
- kecerahan, kontras
- kontrol gamma tingkat lanjut: 8 kurva tetap, 8 ditentukan pengguna (kustom)
- arah pemindaian, rotasi, kontrol atas-bawah
- kontrol negatif / positif
- interpolasi bi-linear
- kontrol peningkatan gema
- fungsi penolakan kebisingan
- pengurangan bintik dan peningkatan struktur PureView: 8 algoritma
Fungsi
- operasi mouse / trackball / keyboard
- ikon anatomi dengan indikator posisi transduser
- pengiriman email langsung dengan lampiran gambar atau video melalui Internet
- Dorong file DICOM ke server
- mencetak pada printer sistem
- preset yang dapat diprogram tanpa batas untuk pencitraan spesifik secara klinis
- Output TV melalui adaptor tampilan komputer
Format File
- simpan / muat gambar dan video
- AVI
- JPG
- BMP
- PNG
- TIF
- DCM (DICOM tidak terkompresi)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (Video DICOM-JPEG RGB/YBR)
- TPD (Data Gambar)
- TVD (Data Video)
DICOM
- SCU Verifikasi
- Daftar Kerja Modalitas (MWL) SCU
- Langkah Prosedur yang Dilakukan Modalitas (MPPS) SCU
- Simpan SCU (gambar, cine)
- Cetak SCU (skala abu-abu, warna)
Kustomisasi Antarmuka
- set skema kulit yang telah ditentukan untuk antarmuka perangkat lunak
- set gambar tombol yang telah ditentukan sebelumnya
- Dukungan multibahasa, bahasa:
- Cina
- Bahasa inggris
- Jerman
- Italia
- Korea
- Lithuania
- Magyar
- Polandia
- Rumania
- Rusia
- Orang Spanyol
- Posisi tata letak B+M, B+PW, ukuran
- ukuran area ultrasonografi:
- ukuran huruf
Pengukuran dan Perhitungan Umum
- Pengukuran dan perhitungan umum mode B dan Color Doppler
- Jarak
- Panjang (metode: 1 jejak)
- Area, Lingkar (metode: 1 elips, 1 jejak, 1 jarak)
- Volume (metode: 1 jarak, 2 jarak, 3 jarak, 1 elips)
- Sudut (metode: 2 jarak, 3 jarak)
- Stenosis % (metode: 2 jarak, 2 elips atau area jejak)
- Rasio A/B (metode: 2 jarak, 2 elips atau area jejak, 2 lingkaran elips atau jejak)
- Pengukuran dan perhitungan umum mode M
- Jarak, Waktu, Kecepatan
- Denyut Jantung (metode: 1 denyut, 2 denyut)
- Stenosis % (metode: 2 jarak)
- Rasio A/B (metode: 2 jarak, 2 kali, 2 kecepatan)
- Pengukuran dan perhitungan umum mode PW
- Pengukuran dan perhitungan PW satu titik:
- Kecepatan
- Gradien Tekanan (PG)
- Pengukuran dan perhitungan PW dua titik:
- Perbedaan kecepatan
- Perbedaan Gradien Tekanan (PG)
- Jarak waktu
- Percepatan
- Indeks Resistivitas (RI)
- Denyut Jantung (metode: 1 denyut, 2 denyut)
- Kecepatan minimum dan maksimum
- Tekanan Gradien (PG) minimum dan maksimum
- Pengukuran dan perhitungan PW berbasis jejak:
- Melacak Waktu
- Lacak Kecepatan min, maks, rata-rata
- Trace Pressure Gradient (PG) min, maks, mean
- Integral Waktu Kecepatan (VTI)
- Indeks Pulsatility (PI)
- A/B Rasio pengukuran PW satu titik:
- Rasio Kecepatan A/B
- Gradien Tekanan (PG) Rasio A/B
- Rasio A/B dari pengukuran PW dua titik:
- Perbedaan kecepatan Rasio A/B
- Perbedaan Gradien Tekanan (PG) Rasio A/B
- Perbedaan waktu A/B Ratio
- Rasio Akselerasi A/B
- Indeks Resistivitas Rasio A/B
- A/B Rasio pengukuran PW berbasis jejak:
- Kecepatan berarti Rasio A/B
- Gradien Tekanan (PG) berarti Rasio A/B
- Indeks Pulsatility Rasio A/B
- Integral Waktu Kecepatan Rasio A/B
Pengukuran dan perhitungan Kardiologi Manusia mode PW
- Ventrikel Kiri: LVOT Diam, LVOT VTI, LVOT Vmax, SV (Stroke Volume), SI (Stroke Volume Index), CO (Cardiac Output), CI (Cardiac Index), dP:dt (Delta Pressure : Delta Time), MPI ( Indeks Kinerja Miokard Ventrikel Kiri)
- Mitral Valve: MVA(PHT) (Area Mitral Valve menggunakan Tekanan Setengah Waktu), MVA menggunakan Persamaan Kontinuitas (LVOT Diam, MV VTI; LVOT Diam, MV Vmax), dP:dt, rasio E/A
- Katup Aorta: AVA (Area Katup Aorta) menggunakan Persamaan Kontinuitas (Diam LVOT, AV VTI; Diam LVOT, AV Vmax), AVI (Indeks Katup Aorta), DPI (Indeks Performa Tanpa Dimensi), AV PHT (Waktu Paruh Tekanan Katup Aorta)
- Ventrikel Kanan: RVOT Diam, RVOT VTI, RVOT Vmax, dP:dt, RV MPI (Indeks Kinerja Miokard Ventrikel Kanan), MPAP (Tekanan Arteri Pulmonal Rata-Rata)
- Tricuspid Valve: TVA (Area Tricuspid Valve) menggunakan Persamaan Kontinuitas (RVOT Diam, TV VTI; RVOT Diam, TV Vmax);Rasio TV E/A, TV PHT
- Pulmonic Valve: PVA (Area Pulmonic Valve) menggunakan Persamaan Kontinuitas (RVOT Diam, PV VTI; RVOT Diam, PV Vmax), PVI (Pulmonic Valve Index), DPI (Dimensionless Performance Index), PV PHT (Pulmonic Valve Pressure Half Time)
- Vena Paru;Vena Hepatik
- Shunt: Qp:Qs (Rasio Aliran Sistemik Paru)
Paket Pengukuran dan Perhitungan Manusia
- Paket perhitungan Umum Manusia
- Pengukuran: sama dengan pengukuran umum mode yang berbeda (B, M, PW)
- Perhitungan: BSA melalui Tinggi dan Berat Badan, BSA melalui Berat Badan, Sudut Pinggul (α, ), Cakupan Kepala Femoral (FHC)
- Perhitungan mode PW: HR, SV menggunakan Area Aliran, SV menggunakan Diameter Aliran, SI, CO, CI, Perhitungan Area menggunakan Persamaan Kontinuitas (metode: Area dan VTI, Area dan Kecepatan, Diameter dan VTI, Diameter dan Kecepatan, Rasio Kecepatan (S) /D, D/S), dP:dt, Volume Aliran (metode: Diameter, Luas), PHT, MVA
- Paket perhitungan Obstetri / Ginekologi (OB / GYN) Manusia
- Pengukuran: LMP (dimasukkan atau dari kalender), AC, BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, TL, UL, OFD, BOD, Cereb, Clav, Rad, AFI, FHR
- Perhitungan perkiraan tanggal lahir (EDD): EDD(LMP), EDD(GA), EDD(AUA)
- Rasio: FL / AC, FL / HC, FL / BPD, HC / AC, CI
- Perhitungan Perkiraan Berat Janin (EFW): EFW(AC), EFW(AC,BPD), EFW(AC,FL), EFW(AC,HC), EFW(AC,HC,BPD), EFW(FL), EFW( AC,FL,HC), EFW(AC,BPD,FL), EFW(AC,BPD,FL,HC), EFW(BPD,FL,FTA), EFW(BPD,ATD), EFW(BPD,TTD), EFW (BPD, TAPD, TTD), EFW (BPD, FL, TAPD, TTD)
- Nilai EFW yang dipilih digunakan untuk perhitungan EFW Rata-rata
- Perhitungan Usia Kehamilan (GA): GA(AC), GA(BPD), GA(CRL), GA(FL), GA(GS), GA(HC), GA(HL), GA(OFD), GA(TL ), GA(UL), GA(HC/AC), GA(FTA),GA(ATD), GA(TAPD), GA(TTD), GA(BOD), GA(Cereb), GA(Clav)
- Estimasi Pertumbuhan Janin (trending): AC(GA), BPD(GA), CRL(GA), FL(GA), GS(GA), HC(GA), HL(GA), OFD(GA), TL(GA ), UL(GA), [FL/AC](GA), [FL/HC](GA), [HC/AC](GA), EFW(GA), AAPD(GA), ATD(GA), TAPD (GA), TTD(GA), BOD(GA), Cereb(GA), Rad(GA), Clav(GA), AFI(GA), FHR(GA)
- Tabel Pertumbuhan Terpilih divisualisasikan sebagai Kurva Pertumbuhan Janin
- Perangkat lunak mendukung Tabel Pertumbuhan yang ditentukan pengguna dalam jumlah tak terbatas
- Ginekologi Manusia (GYN)
- Pengukuran: panjang, tinggi, lebar rahim, leher rahim, ovarium, ginjal, folikel
- Perhitungan: volume rahim, leher rahim, ovarium, ginjal, folikel
- Pengukuran dan perhitungan ujian Perut Manusia
- Hati: Volume (diameter CC, AP, LL)
- Kandung Empedu: Volume, Ketebalan Dinding, Saluran Empedu Ekstrahepatik (EBD), Saluran Empedu Umum (CBD), Saluran Hepatik Umum (CHD)
- Pankreas: Diameter Kepala, Diameter Tubuh, Diameter Ekor, Kepala Saluran Pankreas, Badan Saluran Pankreas
- Limpa: Volume (panjang, lebar, tebal)
- Saluran Gastrointestinal: Tebal Dinding Apendiks, Diameter Apendiks, Tebal Dinding Usus (pada Lambung, Usus Halus, Usus Besar)
- Kandung kemih: Volume (panjang, tinggi, lebar)
- Ginjal Kanan / Kiri: Volume (panjang, tinggi, lebar), Diameter Panggul
- Urologi Manusia
- Pengukuran: panjang, tinggi, lebar ginjal, kandung kemih, prostat, testis
- Perhitungan: volume ginjal, kandung kemih, prostat, testis;RUV (Volume Residu Urine)
- Endokrinologi Manusia
- Pengukuran: panjang, lebar, ketebalan lobus tiroid
- Perhitungan: volume lobus tiroid;volume tiroid
- Pengukuran dan perhitungan ujian Vaskular Manusia
- Perhitungan stenosis berdasarkan jarak dan area di kiri (kanan) Subklavia, CCA (Arteri Karotis Umum), Bulb, ICA (Arteri Karotis Interna), ECA (Arteri Karotis Eksternal), Pembuluh darah vertebra di lokasi proksimal, tengah, distal
- Rasio PSV/EDV (Peak Systole Velocity / End Diastole Velocity) untuk setiap kapal dan lokasi
- Rasio kecepatan ICA PSV/CCA PSV, ICA EDV/CCA EDV, ICA PSV/CCA EDV, ECA PSV/CCA PSV, ECA EDV/CCA EDV, ECA PSV/CCA EDV di Rt.(Lt.) Prox.(Mid., Dist.) lokasi
- Kardiologi Manusia
- Perangkat lunak mendukung pengukuran Ventrikel Kiri, Katup Aorta, Atrium Kiri berikut: IVSd (Ketebalan Septum Interventrikular, diastol), LVIDd (Diameter Internal Ventrikel Kiri, diastol), LVPWd (Ketebalan Dinding Posterior Ventrikel Kiri, diastol), AOd (Dimensi Akar Aorta , diastol), IVS (Ketebalan Septum Interventrikular, sistol), LVID (Diameter Internal Ventrikel Kiri, sistol), LVPWs (Ketebalan Dinding Posterior Ventrikel Kiri, sistol), LADs (Dimensi Atrium Kiri, sistol).
- Perhitungan: HR (Detak Jantung), BSA (Body Surface Area), Volume ventrikel kiri (metode: Cubed, Teichholz, Gibson, Simpson's LVAM-LVAP, Simpson's single plane, Simpson's biplan, Bullet, Ellipsoid single plane, Ellipsoid biplan), SV (Volume Stroke), SI (Indeks Volume Stroke), EF (Fractional Fraction), CO (Cardiac Output), CI (Cardiac Index), STIVS (Interventrikular Shortening), FS (Fractional Shortening), STPW (Posterior Wall Shortening), LVM (Massa Jantung Ventrikel Kiri), CMI (Indeks Massa Jantung), Rasio LA/AO
Paket OB Gyn Manusia/Hewan: perangkat lunak mendukung jumlah tak terbatas tabel GA yang ditentukan pengguna, nilai GA yang dipilih digunakan untuk penghitungan GA Rata-Rata (Umur Rata-Rata Ultrasound - AUA).
Paket pengukuran Kardiologi Manusia/Hewan secara otomatis menampilkan gambar petunjuk yang menunjukkan di mana dan bagaimana pengukuran yang tepat harus dilakukan.
Paket Perhitungan Dokter Hewan
- Anjing OB
- Pengukuran: GS, CRL, HD, BD
- Perhitungan Usia Kehamilan (GA): GA(BD), GA(CRL), GA(GS), GA(HD)
- Kucing OB
- Pengukuran: HD, BD
- Perhitungan Usia Kehamilan (GA): GA(BD), GA(HD)
- Ovine OB
- Pengukuran: CRL
- Perhitungan Usia Kehamilan (GA): GA(CRL)
- OB sapi
- Pengukuran: BD, CRL, HD, UD
- Perhitungan Usia Kehamilan (GA): GA(BD), GA(CRL), GA(HD), GA(UD)
Paket Perhitungan Dokter Hewan
- OB kuda
- Pengukuran: AOD, BPD, CRL, EOD, GS
- Perhitungan Usia Kehamilan (GA): GA(AOD), GA(BPD), GA(CRL), GA(EOD), GA(GS)
- Llama OB
- Pengukuran: BPD
- Perhitungan Usia Kehamilan (GA): GA (BPD)
- Kambing OB
- Pengukuran: BPD
- Perhitungan Usia Kehamilan (GA): GA(BPD) untuk spesies yang berbeda
- Kardiologi Hewan
- Ventrikel Kiri, Katup Aorta, Pengukuran Atrium Kiri: IVSd, LVIDd, LVPWd, AOd, IVSs, LVID, LVPWs, LADs, ET
- Perhitungan: HR, volume LV (Kubus, Teichholz, Gibson), SV, EF, CO, STIVS, FS, STPW, LA/AO, VCF
Konfigurasi standar:
-Tuan rumah 1 unit
-Probe cembung 1 pcs
-Lienar atau Trans-vaginal probe 1 pcs
-Keyboard komputer 1 buah
Opsional:
Linear, Trans-vaginal, Micro-cembung, Troli, Printer
